摘要：大物件全方位三维建模仪采用伟景智能自主研发的软硬件体系，利用自旋转平台对物体表面进行360°扫描，物体在360°旋转扫描后，无需数据融合，即可进行全方位高精度三维点云模型重构与输出。

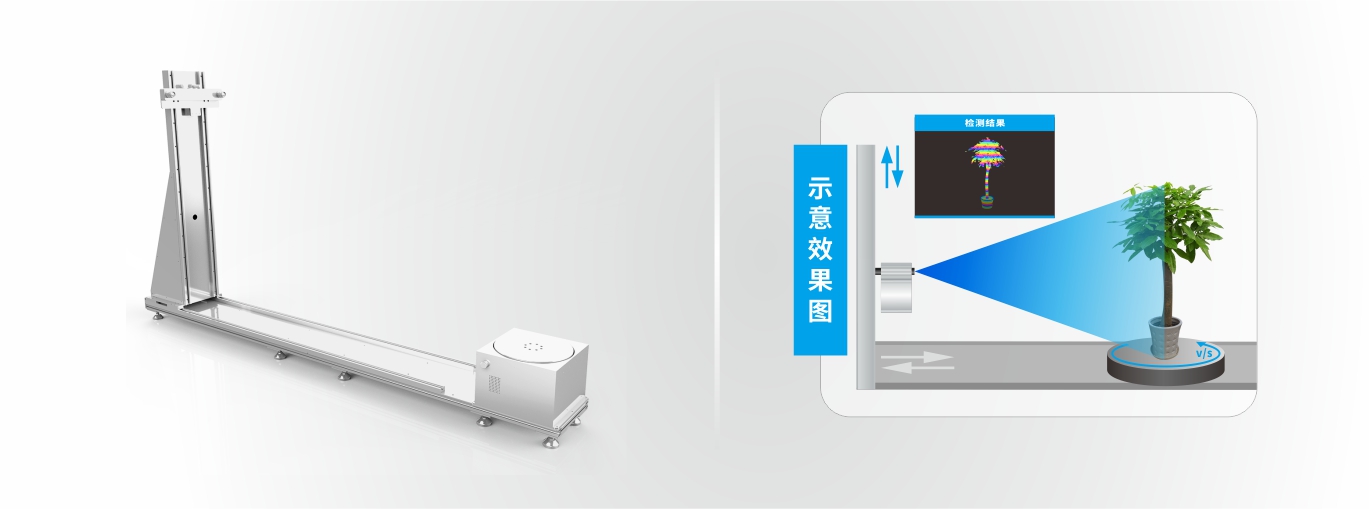

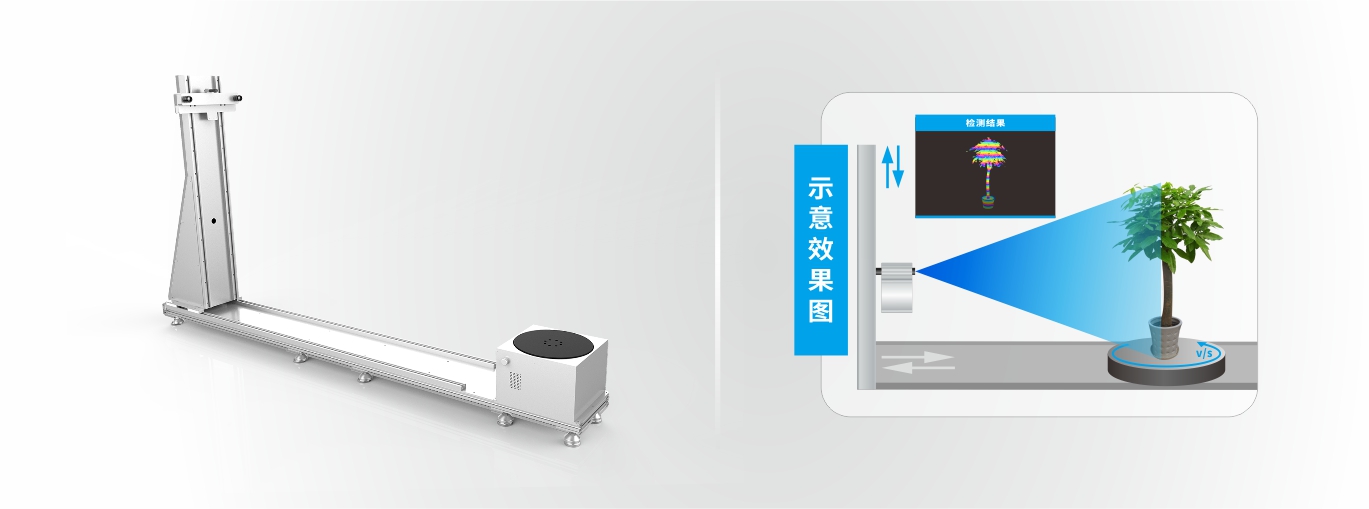

大物件全方位三维建模仪采用伟景智能自主研发的软硬件体系，利用自旋转平台对物体表面进行360°扫描，物体在360°旋转扫描后，无需数据融合，即可进行全方位高精度三维点云模型重构与输出。
产品搭载高精度运动转盘，具备转盘速度调节、急停、自动模式等多种控制功能，直接将物体放置在转盘上即可进行扫描，并可将物体3D模型在界面上进行实时显示及操作，无需融合等待时间，输出数据可支持与3D打印机连接并打印输出实体模型。整套产品结构紧凑，小型化、集成化强，安装软件后用户只需开机一键式即可工作。

产品特点

大景深、大视野，可满足大于2m距离高精度扫描，精度可达0.5mm~1mm；
支持各个不同大小物体扫描，物体最大可达到2m高度（支持更大尺寸定制）；
扫描立体数据实时融合输出，物体360°扫描完毕后，立体模型实时生成；
可有效抑制光线及阴影干扰，在室内外、昏暗环境下也能正常使用；
相机具备安装距离可调、高度可调特性，满足不同形态物体高精度检测需求；
产品一体化设计，物体放置在转盘上，一键启动即可工作；
适应性强，可扫描不同颜色、不同形状、不同摆放姿态等物体。

参数列表

参数项	参数描述
相机视场角（D/H/V）	90/79/63°
相机瞳距	320mm
载物台旋转速度	1～2round/min
载物台最大载重	15kg
载物台直径	300mm
相机高度调节范围	100～1000mm
相机到载物台距离调节范围	300～1500mm
扫描高度范围	20～2000mm
点云数据保存格式	.las
扫描精度	2～10mm
操作系统	Windows系统
处理器要求性能	I7第六代以上CPU处理器，DDR4缓存，8G内存
系统触发方式	支持软触发及硬触发
激光波长	450nm（蓝色激光器）
工作温度	-20℃～70℃
工作电压	220V
Demo软件功能	相机参数设置；点云图预览；点云数据保存

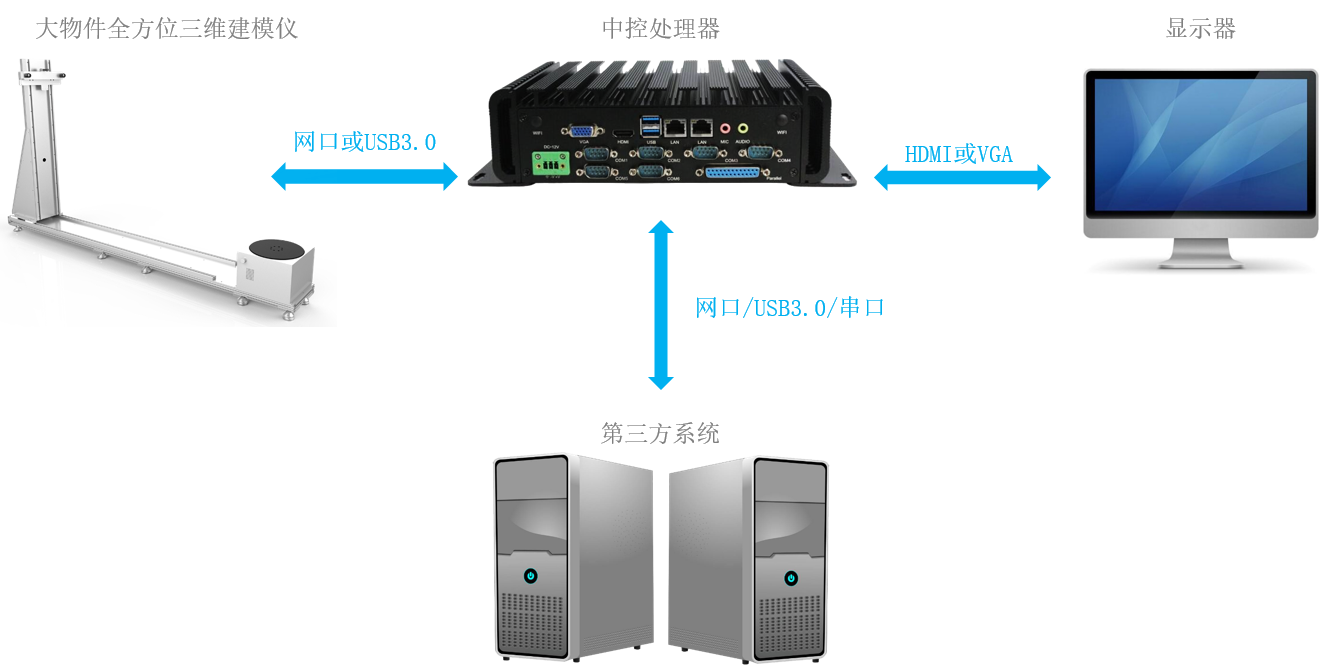

系统通讯图
当外部或手动触发工作后，通过全方位三维建模仪对自旋转的物体进行扫描，生成深度数据通过网口或USB3.0接口传输给中控处理器，三维融合建模软件以SDK的形式直接嵌入在工控处理器上（工控处理器用户自带），中控处理器接收到相机传输的深度数据后，可进行实时的物体全方位点云数据融合，并且通过显示接口可在显示器端进行数据结果显示，通过网口、USB3.0或串口可与第三方系统进行数据传输及系统集成。
