Mark标识点定位跟踪系统
- 2019-12-02 17:38:00
- vizum 原创
- 270
产品特点
在整体的系统设计中，为了满足不同环境的多变性及鲁棒性，自主研发的软件系统满足如下设计：- 采用全局曝光相机，可保障Mark标识点的不同运动速度下都具备高精度的空间定位能力；
- 采用双目立体视觉技术理论，针对不同环境可选配不同光源及滤光片，保证良好的图像采集能力，降低环境光线强弱的干扰；
- 采用动态的“瞳距”调整，并可灵活更换各种不同焦距镜头，满足不同视野范围场景需求；
- 大景深，距离可达15m以上；

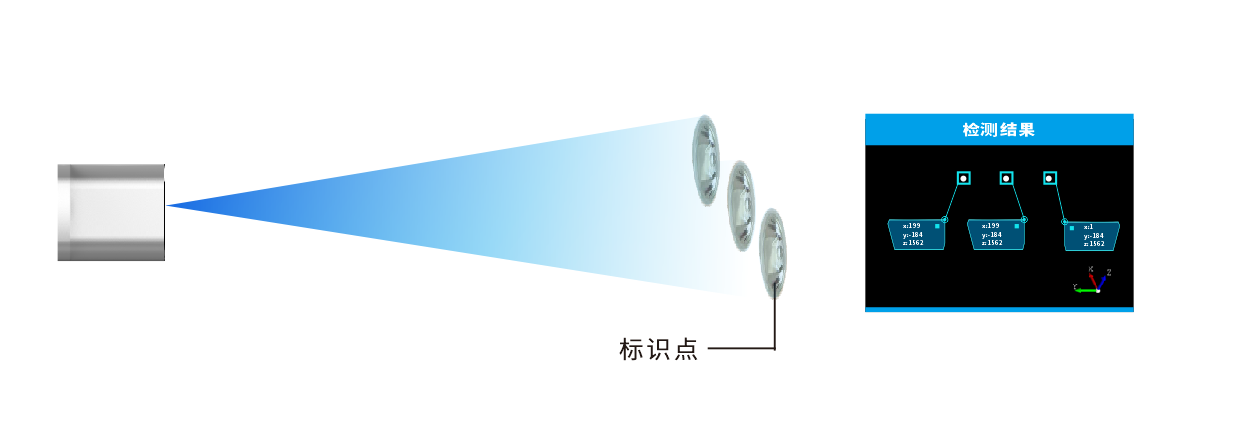

- 支持多种Mark点类型，包括圆形、矩形、方形、三角、红外发光体等多种标识点，满足不同场景应用需求；
- 客户可根据实际场景视野灵活设置检测区域，过滤掉无用区域；
- 产品小型化、灵活性强，易于安装和集成，不受安装高度及角度变化影响。
技术参数
| 相机尺寸（长宽高） |
234*54*60mm |
| 定位速度 |
＜15帧/s |
| 定位精度 |
＜毫米级 |
| 工作距离 |
＞15m，可根据场景选型不同焦距镜头 |
| 工作视野 |
可根据镜头焦距选型，标准视场角（D/H/V）： 3.6mm：90.5°/82.5°/52.2°； 6mm：57°/46.8°/35.7°； 8mm：54°/44.6°/33.8°； 12mm：37.6°/30.6°/23°； |
| 系统触发方式 |
软触发 |
| 对外接口 |
千兆网口 |
| 支持系统 |
Windows（7、8、10）或Linux系统 |
| 通讯方式 |
TCP/IP通信协议 |
| 基线距离 |
55-160mm可调（两个镜头间的距离） |
| 曝光模式 |
Global Shutter（全局曝光） |
| 镜头接口 |
M12或C口 |
| 镜头焦距 |
满足1/1.8英寸的镜头都可适配 |
| 相机电压/功耗 |
5V/6-8w |
| 温度 |
工作温度：－10°C -50°C 存储温度：－20°C -70°C |
| 是否可多机协同工作 |
是 |
应用场景
Mark标识点定位跟踪系统可广泛应用于机器人引导、娱乐拍摄引导、安防跟踪等领域。
