颗状物及粉状物深度及体积测量系统
- 2020-03-24 16:06:00
- vizum 原创
- 43083
产品介绍

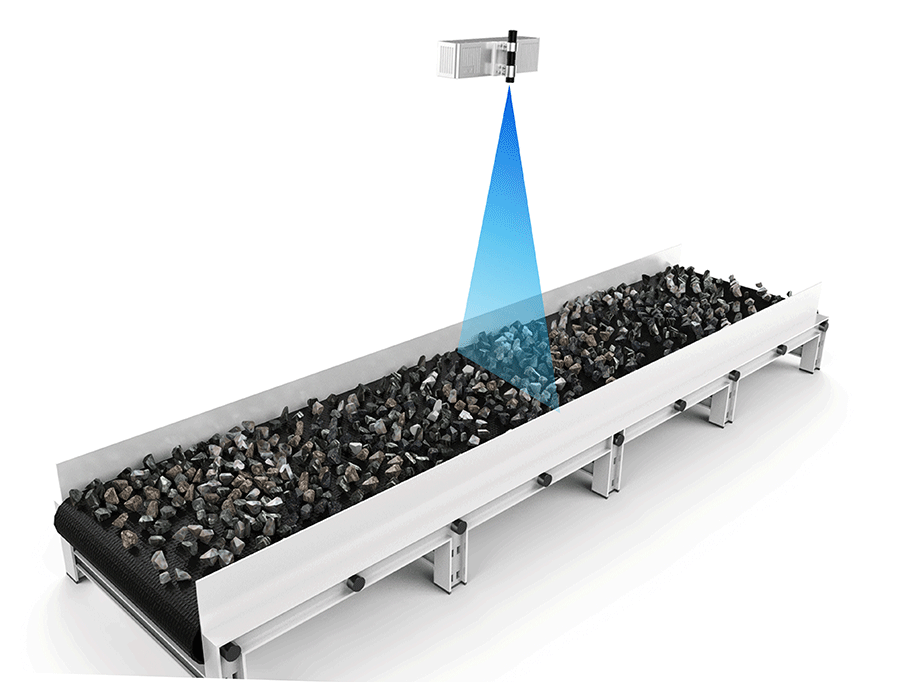

颗状物及粉状物深度及体积测量系统采用伟景智能自主研发的线激光双目立体相机对物体表面进行扫描后，可实时生成颗状物及粉状物表面高精度三维点云模型，并可通过数据提取、数据运算等算法对其进行包括深度测量及体积测量等功能输出，适用于矿业、盐业、石料等领域在运动传送上的自动化尺寸测量及集配应用。
产品特点
- 丰富的SDK功能接口：提供SDK功能应用接口，用户可快速调用及集成深度及体积结果数据，简单方便；
- 终端智能：相机边缘智能化，可直接在前端生成深度数据，无需占用第三方运算资源，实时性强；
- 高性能：满足颗状物及粉状物运动状态下的实时测量，测量速度可达1300Hz，测量精度在近距离下可达±0.05mm；
- 灵活性强：相机安装高度及安装角度可调、灵活更换各种不同焦距镜头，满足不同视野范围场景需求；
- 环境适用性高：可有效抑制光线及阴影干扰，在室内外、昏暗环境下也能正常使用；
- 通用性广：可满足颗状物及粉状物的不同种类、不同规则形状、不同表面颜色变化、不同姿态摆放的尺寸测量需求；
- 出厂标定：线激光双目立体相机出厂极线标定，用户可直接安装使用；
- 工业级设计：采用工业级设计，航空插头，IP65工业等级
- 简便易用：产品模块化设计，安装简便、快速集成；

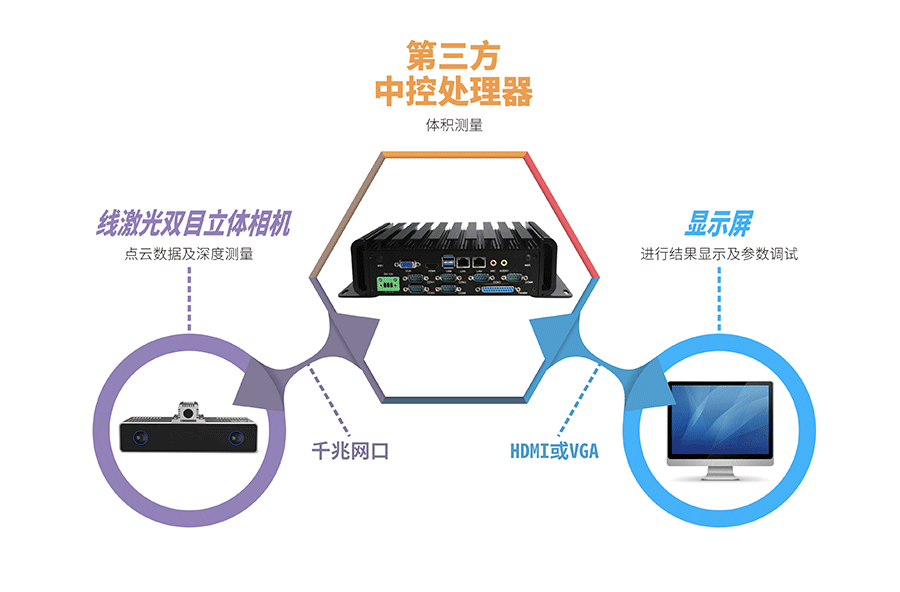

系统通讯

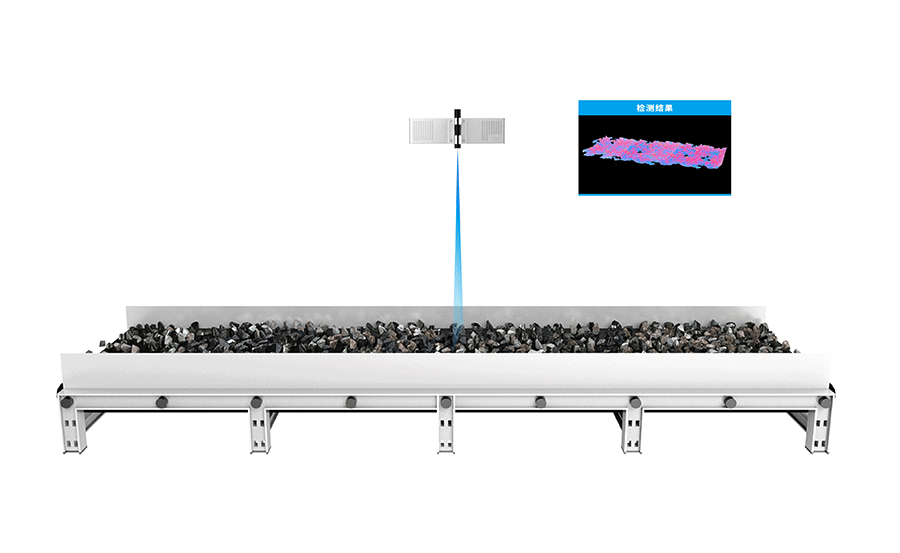

线激光立体相机设备固定在颗状物及粉状物上方后，通过相对运动进行扫描，相机端可将处理得到的点云数据及深度测量数据通过USB3.0或网口与第三方中控处理器进行系统对接传输，体积测量SDK算法库通过嵌入在中控处理器内经过对点云数据处理后可快速得到体积数据结果，并可通过视频接口在显示器上的进行显示。
技术参数
相机尺寸 234*60*85mm 测量精度 ±3mm@1.5m安装距离 ±0.05mm@0.2m安装距离 最大测量速度 1300Hz 支持物体运动速度 ＞2m/s 测量宽度 在满足毫米级的情况下能满足2.5m的扫描宽度 系统触发方式 支持软触发、脉冲触发、电平触发 对外接口 千兆网口 支持系统 Windows（7、10） 第三方处理器要求性能 I7第六代以上CPU处理器，主频：3.0GHz 以上，DDR4缓存，8G内存 基线距离 160mm（两个镜头间的距离） 曝光模式 Global
Shutter（全局曝光） 镜头接口 M12 镜头焦距 常用4.5mm、6mm、8mm焦距镜头 相机电压/功耗 12V/6-8w 激光波长 450nm（蓝色激光器） 激光照射角度 45° 温度 工作温度：－10°C -50°C 存储温度：－20°C -70°C 是否可多机协同工作 是
行业应用

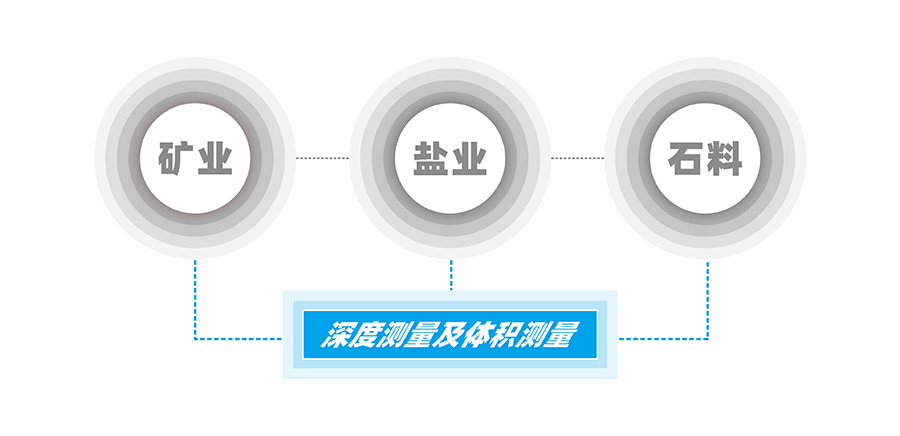

颗状物及粉状物深度及体积测量系统具备适用性及通用性的特征，可在不改变核心算法的层面上对于各行业的颗状物及粉状物进行深度及体积测量，主要包括但不限于矿业、盐业、石料业的集料、数据管理、经销、装袋等多种行业应用。

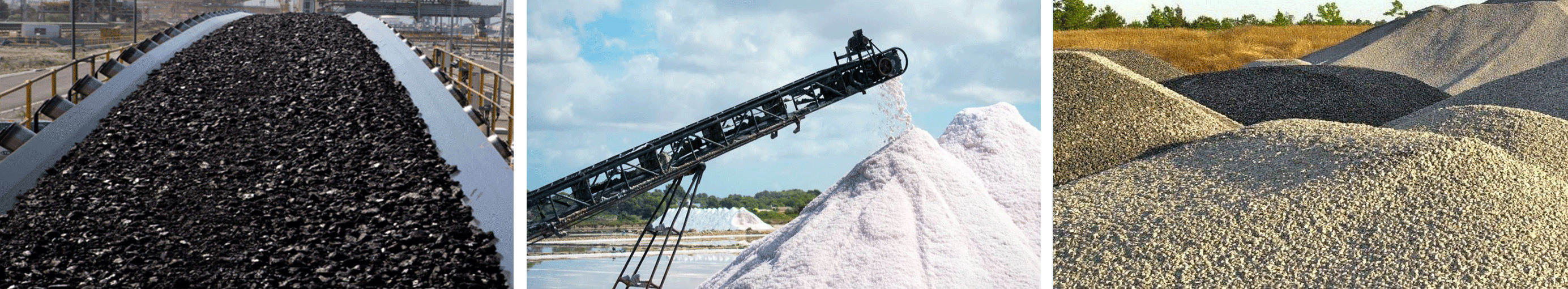

矿业-盐业-石料业
