棒材计数系统基于伟景智能独有自主知识产权的智能立体视觉技术研发，可对棒材的生产、打捆、运输、存储、出入库、使用、复检的各个环节进行快速、精准智能化的计数应用。具备多种产品方案来满足各种不同应用场景需求，包括：滑轨引动型棒材计数系统、机械臂引动型棒材计数系统、激光线摆动型棒材计数系统。
产品特点
- 创新性地将立体视觉应用于棒材计数；
- 计数准确率高达99.9%，远超人工计数效率；
- 秒级计数结果生成，大大加快计数速度；
- 支持不同直径、不同大小棒材的计数需求；
- 不受光照变化影响，可在白天、夜晚24小时使用；
- 适应反光、腐蚀、锈化等多种复杂钢筋截面变化影响；
- 支持零散、捆扎棒材的摆放不均匀、截面长短不一致情况计数需求；
- 无需现场集成，即放即用。

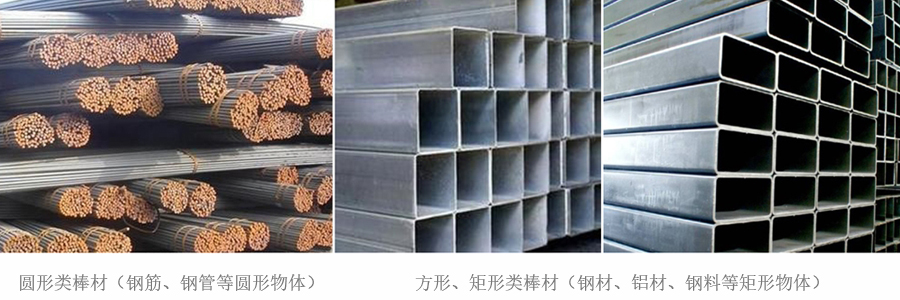

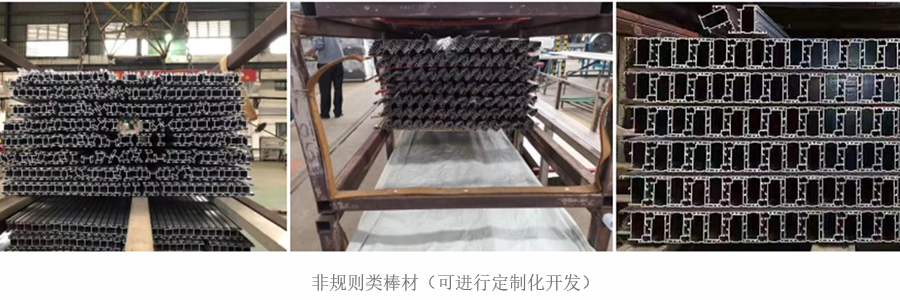

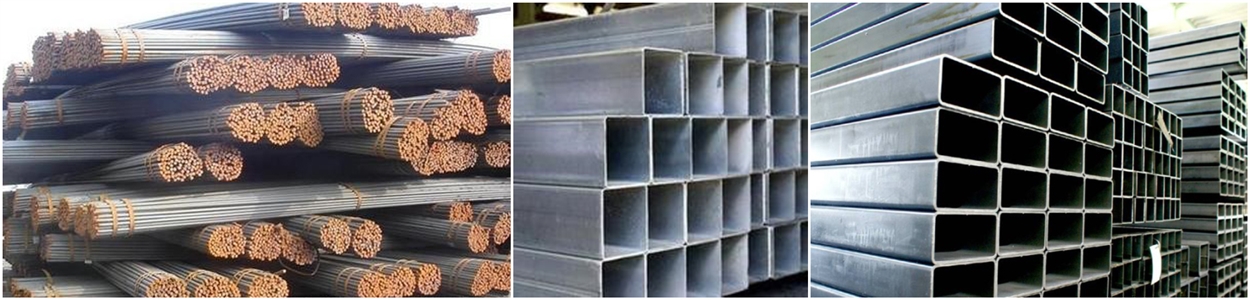

棒材计数系统可对多种棒材类物体，如圆形类棒材（钢筋、钢管等圆形物体）、方形及矩形类棒材（钢材、铝材、钢料等方形物体）、非规则类棒材（可进行定制化开发）等进行高精确率计数，对于不同种类棒材只需调用不同应用系统即可，无需大规模改造及替换设备。

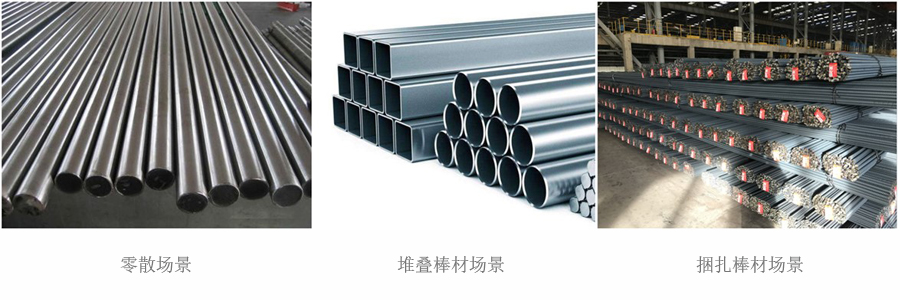

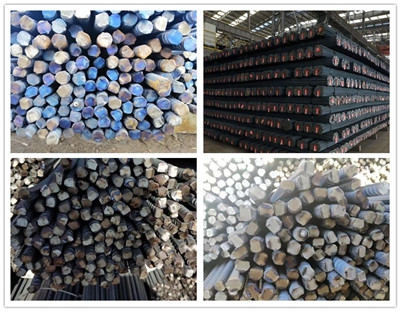

棒材计数场景包括零散场景、堆叠棒材场景、捆扎棒材场景。

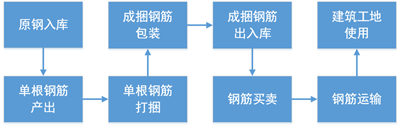

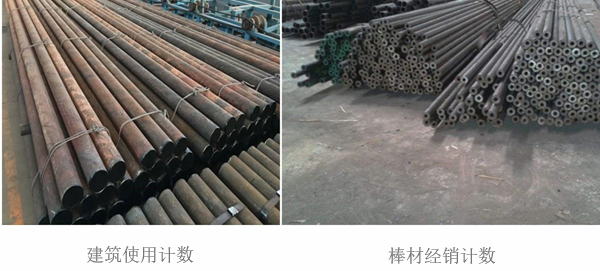

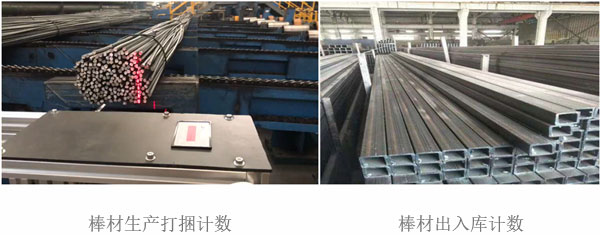

钢筋计数系统可对不同行业棒材类的材料进行精准计数，可广泛应用于棒材的生产、出入库、使用、经销等各流程。

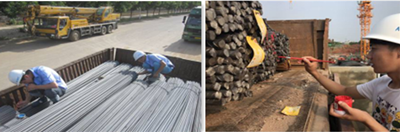

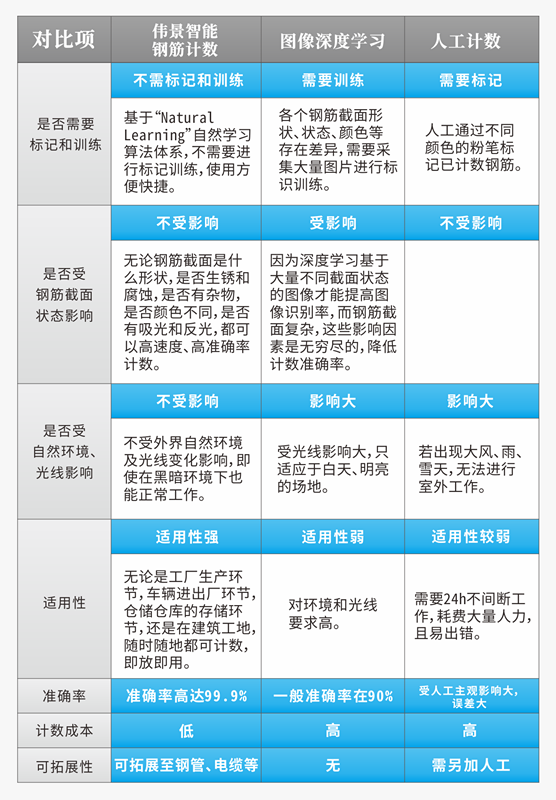

与现有行业大部分利用人工低效率、低准确率的计数及测量方式相比，此系统大大提高了智能化及信息化程度、解放人员劳动力以及提高了劳动效率，并形成、加快了各行业智能化互联网的进程。
产品1：滑轨引动型棒材计数系统（VZ -JSHG系列）
人工计数
钢筋计数系统
计数耗时（200根/捆）
10-20min
5s以内（扫描加计数）
人工成本
1-2人
无需人工
工作时间
8小时
24小时
稳定性
受情绪、劳累影响
全天精准工作
成本支出特点
逐年提升
无附加费用
数据管理
无法进行数据管理
可形成智能化出入库管理

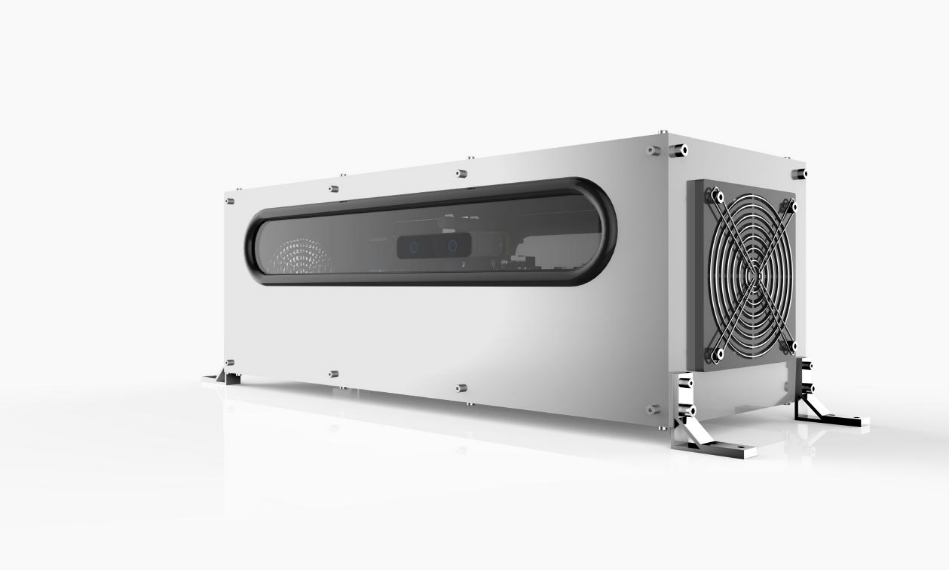

滑轨引动型棒材计数系统采用一体化设计，内部集成线激光立体相机、工控处理器、运动滑轨、显示器、电源管理器等，可快速布局实施，无需集成其它设备，可直接输出棒材计数的结果。人员操作简便，具备傻瓜式操作特性，并可移动到不同场景下进行计数操作。
| 型号 | VZ -JSHG200 |
VZ -JSHG1300 |
| 扫描时间 |
＜5s |
＜2s |
| 处理时间 |
＜2s |
|
| 计数准确率 |
＞99.9% |
|
| 安装距离 |
＜1m |
|
| 扫描高度 |
＜1.1m |
|
| 尺寸 |
850*350*270mm |
|
| 电源接口 |
外接220v供电 |
|
| 温度 |
工作温度：－10°C -50°C；存储温度：－20°C -70°C |
|
| 扫描方式 |
滑轨引动扫描，滑轨距离900mm |
|
| 设备亮点 |
一体化设计，边缘计算产品，即放即用 |
|

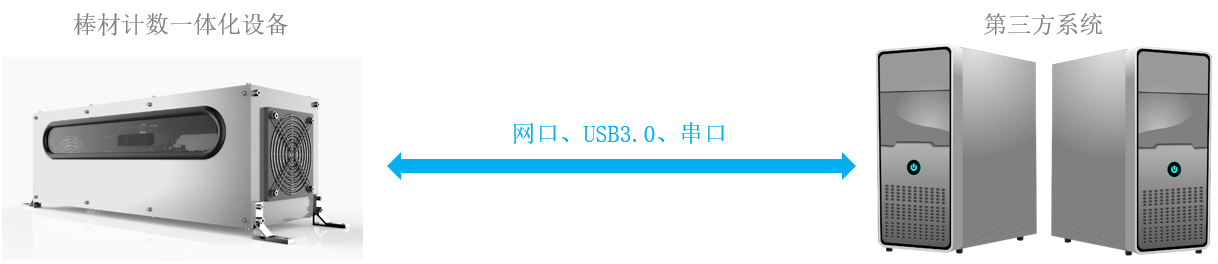

当外部或手动触发工作后，棒材计数一体化设备可直接对扫描的棒材进行数量统计，并可通过网口、USB3.0、串口等通讯方式与第三方系统进行数据传输对接。

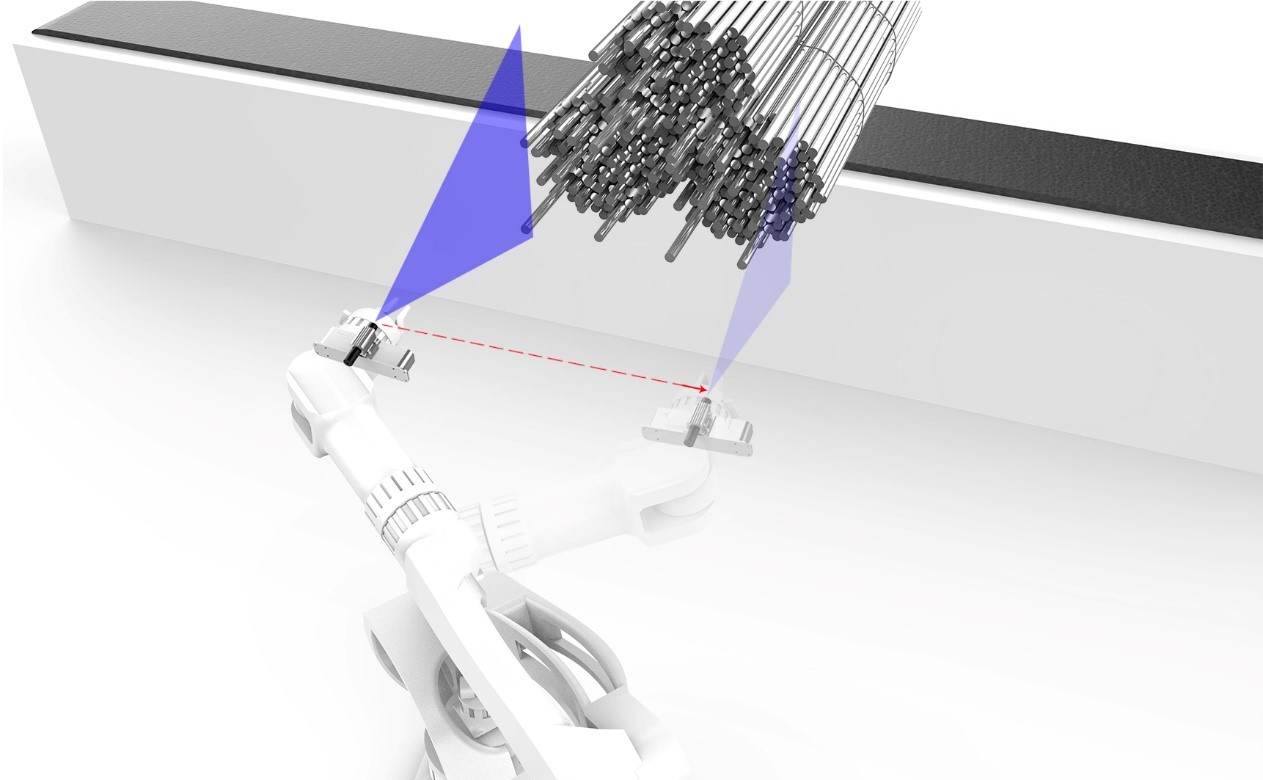

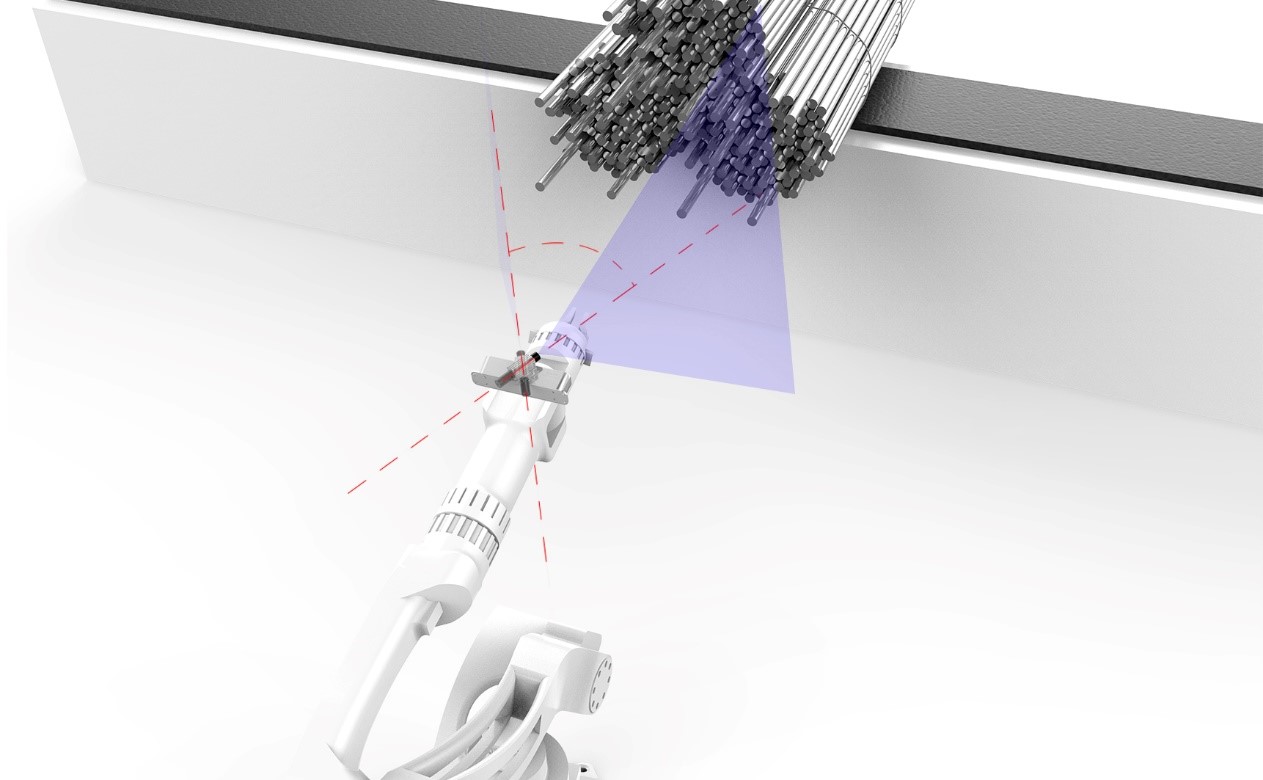

机械臂引动型棒材计数系统采用分体式设计，硬件主要由线激光立体相机和中控处理器组成，直接在处理器端生成及输出钢筋计数结果，线激光立体相机需借助机械臂带动扫描，减少了大量设备集成开发费用，具备小型化、性价比高等特性。
| 型号 |
VZ –JSJXB200 |
VZ -JSJXB1300 |
| 可支持机械臂扫描速度 |
＜0.2m/s |
＜0.5m/s |
| 处理时间 |
＜2s |
|
| 计数准确率 |
＞99.9% |
|
| 扫描距离 |
＜1m |
|
| 扫描高度 |
＜1.1m |
|
| 尺寸 |
相机尺寸：179*33.5*43.5mm 处理器尺寸：162*101*26mm |
相机尺寸：234*60*85mm 处理器尺寸：162*101*26mm |
| 电源接口 |
外接220v供电 |
|
| 温度 |
工作温度：－10°C -50°C；存储温度：－20°C -70°C |
|
| 扫描方式 |
机械臂引动扫描，扫描距离跟机械臂确定 |
|
| 设备亮点 |
小型化、性价比高 |
|

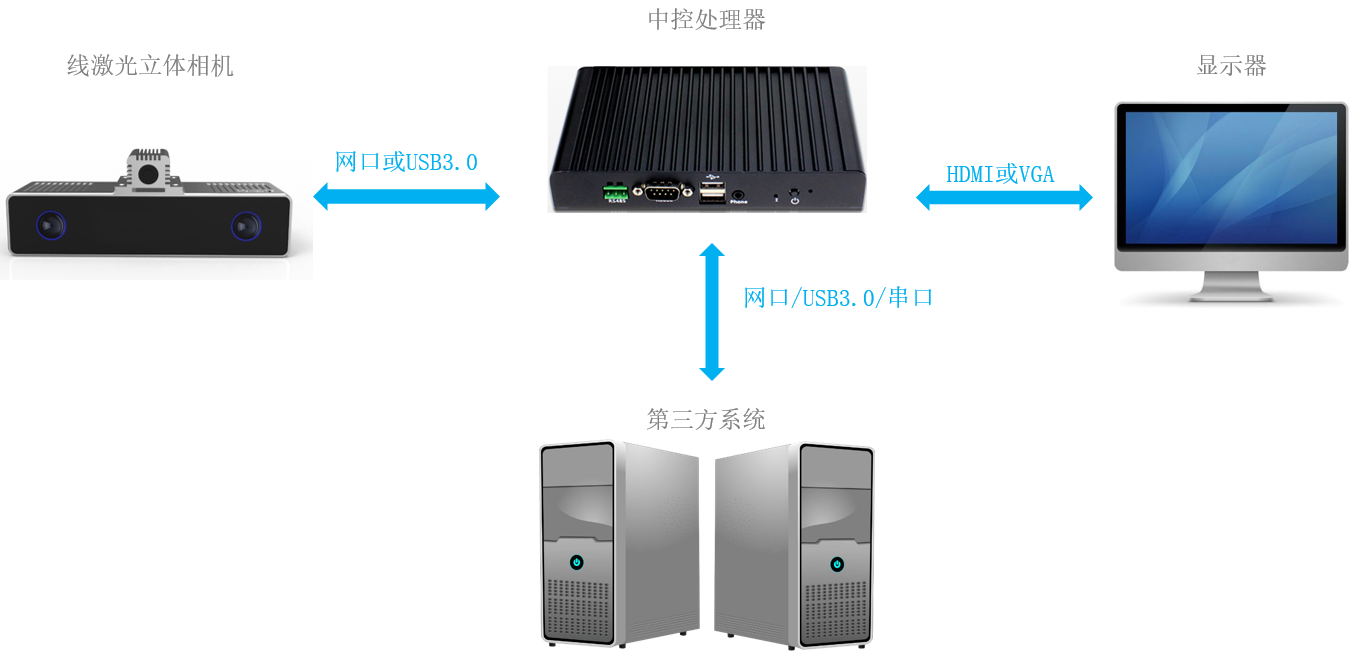

系统通讯图
当外部或手动触发工作后，线激光立体相机扫描得到的数据通过网口或USB3.0接口传输给中控处理器，中控处理器接收到相机传输的深度数据后，进行快速的棒材计数统计，并且通过显示接口可在显示器端进行数据结果显示，通过网口、USB3.0或串口可与第三方系统进行数据传输及系统集成。产品3：激光线摆动型棒材计数系统（VZ -JSBD系列）
激光线摆动型棒材计数系统采用分体式设计，硬件主要由线激光立体相机和中控处理器组成，直接在处理器端生成及输出钢筋计数结果，线激光立体相机通过激光器往返摇摆的方式对棒材截面进行扫描，线激光立体相机可单独固定安装或安装在机械手臂上，具备小型化、灵活性、性价比高等特性。
| 型号 |
VZ –JSBD200 |
VZ -JSBD1300 |
| 激光器摇摆速度 |
＜0.2m/s |
＜0.5m/s |
| 处理时间 |
＜2s |
|
| 计数准确率 |
＞99.9% |
|
| 扫描距离 |
＜1m |
|
| 扫描高度 |
＜1.1m |
|
| 尺寸 |
相机尺寸：179*33.5*43.5mm 处理器尺寸：162*101*26mm |
相机尺寸：234*60*85mm 处理器尺寸：162*101*26mm |
| 电源接口 |
外接220v供电 |
|
| 温度 |
工作温度：－10°C -50°C；存储温度：－20°C -70°C |
|
| 扫描方式 |
激光器往返摇摆方式 |
|
| 设备亮点 |
小型化、灵活性、性价比高 |
|
当外部或手动触发工作后，通过激光器的摆动扫描棒材截面，线激光立体相机得到的数据通过网口或USB3.0接口传输给中控处理器，中控处理器接收到相机传输的深度数据后，进行快速的棒材计数统计，并且通过显示接口可在显示器端进行数据结果显示，通过网口、USB3.0或串口可与第三方系统进行数据传输及系统集成。
